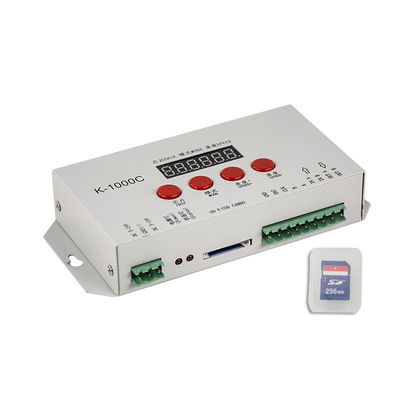

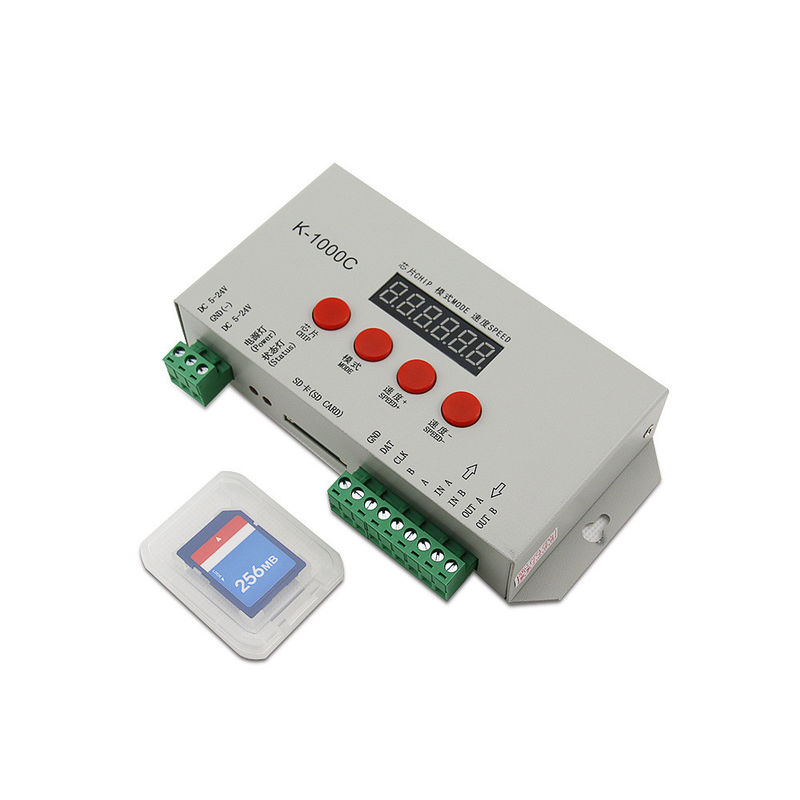

Pixel-Bandsteuerungs-For DCs 5V 24V WS2812B WS2811 K1000C LED Streifen-Licht

1. Diese K-1000c Sd Karte führte Prüfer, 2048, die Pixel Entwicklung unseres klassischen T-1000s Sd Kartenprüfers ist.

2. Addieren Sie eine Anzeige, dass Kunden mehr bevorzugen.

3. Verbessern Sie Funktionen, die Lastslampe ist 4 Pixel der Kanäle (RGBW), erhöhte 485 TTL und die Signalausgabe 485 Differenzials (DMX) stützen.

4. Prüferstützchip kann die Unterstützung IC in der Software zuschließen, oder die Unterstützung IC in der Software nicht zuschließen, die Unterstützung IC durch den Prüfer CHIP-Knopf vorzuwählen, flexibler und bequem.
5. kommt mit einer Karte 256MB Sd einschloss. Diese Karte der Versionsunterstützungs 2GB Sd, dass die alte nicht konnten.

6. Für die DMX-Beleuchtung IC, kommt der Prüfer mit schreiben Adreßfunktion; Darüber hinaus mit Gebrauch 2016 LedEdit-K V3.26 oder Nachtausgabe kann einen Schlüssel Adreßfunktionseinstellung schreiben lassen.

7. K-1000C (verbesserte Version von T-1000S), Pixelprüfer Sd-Karte LED; off-line; SPI-Signalausgabe; 2048 gesteuerte Pixel kommt mit den Testeffekten waren, wie folgt: 1 roter, grüner, blauer und schwarzer Sprung; 2 rot, grüne, blaue und schwarze Steigung; 3 rot, grün, blau und geht.

Anmerkung: Um Dateien zu Sd-Karte zu kopieren, müssen Sie zur Sd-Karte zuerst formatieren. Sd-Karte muss als „FAT-“ Format formatiert werden

T-1000C Kontrolleur Introduction
Graustufensteuerung des Niveaus 1,32 level-65536, Software Gammakorrekturverarbeitung.
2, Stützverschiedener Punkt, Linie und OberflächenLichtquellen, stützen verschiedene Regeln, geformte Verarbeitung.
3, Prüfereinzelner Portertrag, können 1024 Lichter nehmen.
4, synchrone Offlinesteuerung der mehrfachen Kaskade, Play-backinhalt gespeichert in der Sd-Karte.
5, die T-1000C Speicher bis 16 Dateien, kopieren gerade mehrfache Dateien zur Sd-Karte in der Folge.
6, die Effekte, die in der Sd-Karte gespeichert werden, sollten im Auftrag genannt werden: 00_1.led, 01_1.led, 02_1.led.
7, kompatibles mit einzelnem und doppeltem Draht IC, wenn man einen einzelnen Draht IC an die Befestigung, ist kein Bedarf, die CLK-Uhrlinie anzuschließen anschließt.
Anmerkung:

1. Wenn der K-1000S Hafen mit 512 Lampen geladen wird, ist die Wiedergabegeschwindigkeit bis 30 fps, wenn der Hafen mit mehr als 512/1024 Lampen geladen wird, die Rahmenrate sich verringert automatisch mit der Anzahl von Lampen.

2. Für IC, die 32 Niveaus Grau steuern, ist die Rahmenrate bis 30 fps, wenn der einzelne Hafen mit weniger als 1024 gesteuert wird. Die Rahmenrate kann 30 fps für einen einzelnen Hafen mit weniger als 512 Pixeln für einen 256 waagerecht ausgerichteten Grayscale IC sein.

Verdrahten von Wahlen
1. kann der T-1000C Prüfer in den mehrfachen Kaskaden benutzt werden;
2. ist das T-1000C ein einzelner Portertrag und kann zu den Pixeln mit 1024/2048 Punkten aufnehmen;
3. Wenn einfach ein einzelner Draht IC, gesteuert wird das DAT und den Boden des Prüfers an das DAT und den Boden der Beleuchtung entsprechend anzuschließen. Wenn man Zweidraht-IC steuert, ist es genügend, das DAT.CLK und den Boden des Prüfers an das DAT, das CLK und den Boden der Beleuchtung anzuschließen. 4.
4. Wenn man ein differenziales Signal (Signal 485) verwendet, werden die Ausgangssignale A und B des Prüfers an die Bus-Leitung A (DAT+) und die Bus-Leitung B (DAT-) der Beleuchtung beziehungsweise angeschlossen.
5. Wenn die Spannung, die durch den Prüfer erfordert wird, die selbe wie die Spannung ist, die durch die Beleuchtung erfordert wird. Der Prüfer und die Beleuchtung können direkt an die gleiche Stromversorgung angeschlossen werden. Wenn die Spannung, die durch den Prüfer erfordert werden und die Beleuchtung unterschiedlich sind, können die Beleuchtung und der Prüfer jedes durch eine unterschiedliche Stromversorgung angetrieben werden.

Produkteigenschaften

Anmerkung:

1. K-1000C (verbesserte Version von T-1000S), Pixelprüfer Sd-Karte LED; off-line; SPI-Signalausgabe; 2048 Pixel steuerten 512 Lichter, die Wiedergabegeschwindigkeit von bis 30 Rahmen/sek, die Portmehr als 512 Lichter, die Rahmenrate mit der Zunahme der Anzahl von den automatisch verringerten Lichtern.

2.Strong empfehlen Sie, um die geführte Pixellichtquantität anzuschließen nicht mehr als 1024 Pixel pro T1000s-Pixelprüfer.

3. Sonderausgabe, wenn Sie LED-Videodarstellung machen, empfehlen die geführte Pixelquantität nicht mehr als 512 Pixel.

Kompatibel mit breiter Palette von zugänglichen LED-Chipsets:

• TM1803/TM1804/TM1809/TM1812/TM1825/TM1826/TM1829/TA9909/TA9912/TM1913/TM1914

• UCS1903/UCS1912/UCS2903/UCS2909/UCS2912/UCS3903/UCS3912/UCS8903/UCS8904

• LPD6803/LPD1886/LPD1882/LPD1889/LPD6812/LPD6813/LPD8806/LPD8809

• SM16716/SM16726/SM16711/SM16703

• WS2811/WS2801/WS2803/WS2812B/WS2813

• LX1003/LX2003/LX2006

• INK1003/INK1009

• P9813/P9816/D705/9883/P9823

• SK6812/SK6812RGBW/SK6822/SK6812mini/SK9822

• APA102/APA102C/APA104/APA2020

• TLS3001/TLS3008/TLS3100

• DMX 500K/DMX 250K-CZF
